⚡ ESD LÀ GÌ? Tổng Quan Khoa Học Về Hiện Tượng Phóng Tĩnh Điện (ESD)

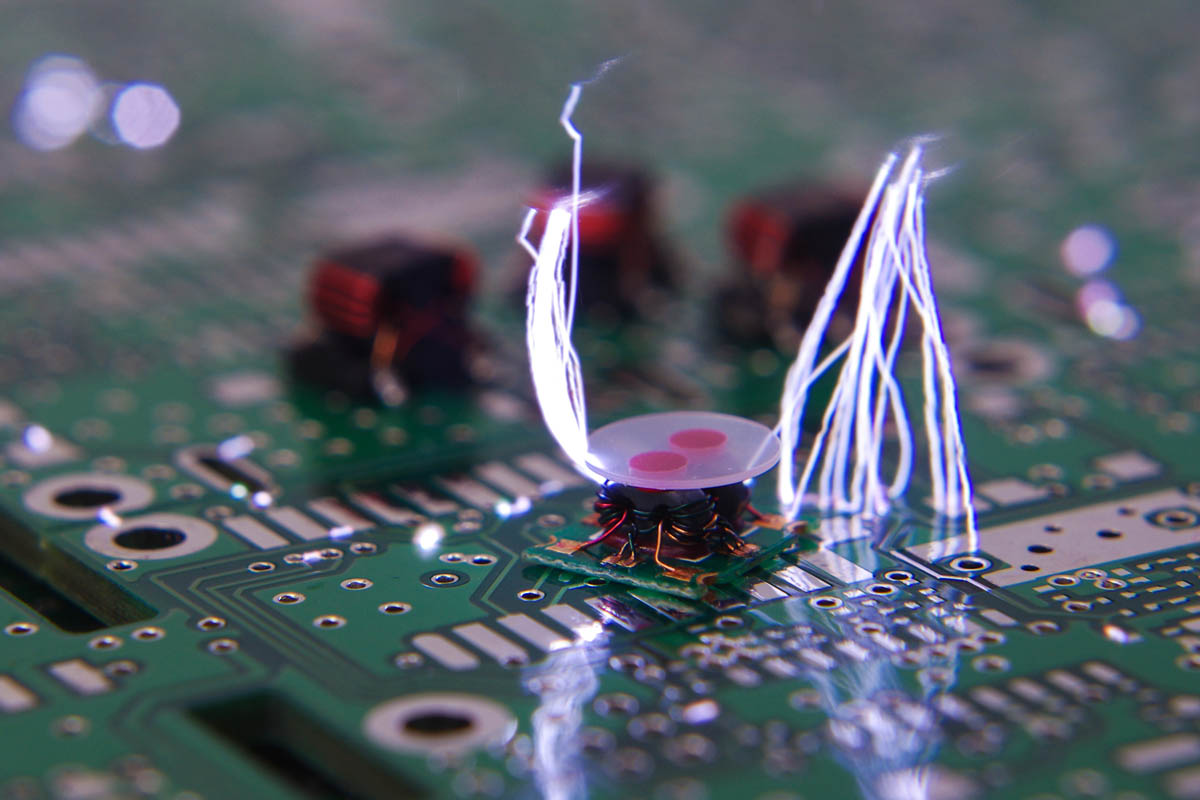

Phóng Tĩnh Điện (Electrostatic Discharge – ESD) là một hiện tượng vật lý tự nhiên, được định nghĩa là sự truyền điện tích tự phát và tức thời giữa hai vật thể có điện thế khác nhau do tiếp xúc trực tiếp hoặc do cảm ứng điện trường. Mặc dù ESD là một sự kiện thoáng qua (thường chỉ kéo dài vài nano giây), nhưng nó là nguy cơ vô hình và hủy diệt lớn nhất đối với ngành công nghiệp điện tử hiện đại, đặc biệt là trong lĩnh vực sản xuất bán dẫn (Semiconductor Manufacturing) và vi điện tử (Micro-electronics). Nghiên cứu khoa học trong hai thập kỷ qua đã chuyển từ việc chỉ đơn thuần nhận dạng ESD sang việc xây dựng các mô hình định lượng (Quantitative Models) và các tiêu chuẩn kiểm soát nghiêm ngặt để bảo vệ các thiết bị ngày càng nhạy cảm và phức tạp. ESD chuyển từ một “kẻ phá hoại thầm lặng” trong phòng thí nghiệm thành mối đe dọa hàng tỷ đô la trong ngành công nghiệp bán dẫn và điện tử hiện đại. Năm 2025, với sự bùng nổ của AI, chip 3nm và thiết bị IoT, ESD không chỉ là khái niệm lý thuyết mà là yếu tố quyết định sự sống còn của các thiết bị điện tử. Trong bài viết này, tôi sẽ phân tích ESD một cách chuyên sâu, từ cơ sở vật lý đến ứng dụng thực tiễn, dựa trên các nghiên cứu mới nhất và kinh nghiệm cá nhân.

1. ESD Là gì? Định Nghĩa Và Cơ Sở Khoa Học Của ESD

ESD, hay Electrostatic Discharge, là sự chuyển giao đột ngột và nhanh chóng của điện tích tĩnh giữa hai vật thể có điện thế khác nhau, thường xảy ra khi chúng tiếp xúc hoặc ở khoảng cách rất gần. Theo định nghĩa của Hiệp hội EOS/ESD (Electrostatic Discharge Association), ESD là “sự chuyển giao điện tích tĩnh gây ra bởi trường điện tĩnh cao” . Về mặt vật lý, ESD là kết quả của sự mất cân bằng điện tích trên bề mặt vật liệu, dẫn đến điện trường vượt ngưỡng chịu đựng của không khí (khoảng 3 MV/m ở điều kiện tiêu chuẩn). Từ góc nhìn khoa học, ESD bắt nguồn từ hiệu ứng điện ma sát (triboelectric effect). Khi hai vật liệu tiếp xúc và tách rời, điện tử di chuyển từ bề mặt này sang bề mặt kia, tạo ra điện tích dương hoặc âm. Ví dụ, khi một người đi trên thảm nylon, ma sát giữa giày và thảm có thể tích tụ điện thế lên đến 15 kV. Công thức cơ bản tính điện thế tĩnh là V = Q / C, trong đó Q là điện tích (Coulomb) và C là điện dung (Farad). Trong môi trường khô (độ ẩm <40%), điện dung giảm, khiến V tăng vọt, dẫn đến ESD. Trong nghiên cứu sử dụng mô hình điện trường để mô phỏng ESD. Sử dụng phương trình Gauss (∇·E = ρ/ε₀), chúng ta thấy rằng điện trường E quanh một vật tích điện có thể đạt hàng nghìn V/cm, đủ để ion hóa không khí và tạo hồ quang điện. ESD thường kéo dài chỉ 1-100 ns nhưng dòng điện có thể lên đến 10-30 A, tương đương năng lượng 0.1-10 mJ – đủ để phá hủy lớp oxit mỏng 5-10 nm trong transistor CMOS. Về bản chất vật lý, ESD là hệ quả của:

• Sự tích tụ điện tích tĩnh
• Sự mất cân bằng electron giữa các vật thể
• Sự giải phóng năng lượng điện trong thời gian cực ngắn (nano–micro giây)

Điện áp gây ESD có thể dao động từ vài chục volt đến hàng chục nghìn volt. Đáng chú ý:

• Con người chỉ cảm nhận được ESD từ ~3.000V trở lên
• Trong khi linh kiện bán dẫn có thể bị phá hủy chỉ với 30–100V

Đây chính là nghịch lý nguy hiểm của ESD: bạn không cảm thấy gì – nhưng sản phẩm đã bị hỏng.

2. 🔬 Cơ Sở Khoa Học Của Sự Phát Sinh Tĩnh Điện (Tribocharging)

Tĩnh điện không xuất hiện ngẫu nhiên; nó là kết quả của hai cơ chế vật lý cơ bản:

2.1. Sự Nhiễm Điện Do Ma Sát (Tribocharging)

Đây là cơ chế phổ biến nhất tạo ra tĩnh điện trong môi trường sản xuất. Khi hai vật liệu khác nhau tiếp xúc và sau đó tách ra (như giày ma sát với sàn nhà, hoặc tay áo ma sát với bàn làm việc), electron sẽ được truyền từ vật liệu này sang vật liệu kia.

• Dãy Triboelectric (Triboelectric Series): Là bảng xếp hạng các vật liệu theo cực tính của điện tích mà chúng có xu hướng tích tụ khi cọ xát. Vật liệu ở đầu trên (ví dụ: lông thú, da người) có xu hướng mất electron và tích điện dương, trong khi vật liệu ở đầu dưới (ví dụ: Teflon, Silicone) có xu hướng nhận electron và tích điện âm.
• Định luật Bảo toàn Điện tích: Tổng điện tích của hệ thống luôn được bảo toàn, nghĩa là nếu một vật tích điện dương (+Q), vật còn lại sẽ tích điện âm (-Q) tương ứng.

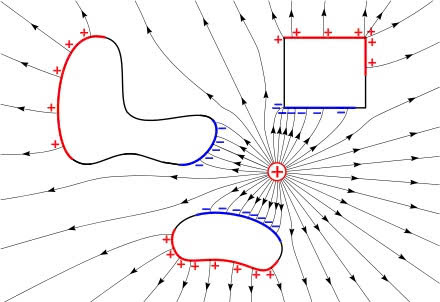

2.2. Sự Nhiễm Điện Do Cảm Ứng (Inductive Charging)

Xảy ra khi một vật liệu dẫn điện (như linh kiện kim loại) được đặt trong vùng điện trường của một vật thể đã tích điện. Điện tích trên vật dẫn sẽ được phân cực, và nếu vật dẫn đó được nối đất rồi ngắt kết nối trong khi vẫn nằm trong điện trường, nó sẽ giữ lại điện tích dư thừa.

2.3. Vai trò của Độ Ẩm

Độ ẩm tương đối (Relative Humidity – RH) đóng vai trò then chốt. Khi RH cao (trên 60%), một lớp màng nước mỏng sẽ hình thành trên bề mặt vật liệu, cung cấp một đường dẫn điện tự nhiên giúp các điện tích tích tụ phân tán từ từ vào không khí hoặc các vật thể xung quanh. Khi RH thấp (dưới 30%), sự phân tán này gần như không xảy ra, dẫn đến việc tích tụ điện tích cực lớn và nguy cơ ESD tăng cao.

3. ⚡ Các Mô Hình Phóng Tĩnh Điện (ESD Models)

Để nghiên cứu tác động của ESD lên linh kiện và thiết bị, cộng đồng khoa học đã phát triển ba mô hình tiêu chuẩn hóa để mô phỏng các sự kiện phóng điện phổ biến nhất.

3.1. Mô hình Cơ thể Người (Human Body Model – HBM)

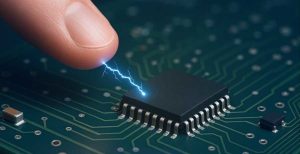

• Mô tả: Mô phỏng sự phóng điện từ cơ thể người đã tích điện chạm vào một linh kiện điện tử.
• Thiết bị tương đương: Được mô hình hóa bằng một tụ điện C_H (thường là vài pF), đại diện cho khả năng tích trữ điện tích của cơ thể người, nối tiếp với một điện trở R_H (thường là 1500 Ω) đại diện cho điện trở của da và trang phục.
• Đặc tính: Sự phóng điện HBM tạo ra xung dòng điện cực nhanh và mạnh (thường đạt đỉnh sau vài nano giây).

3.2. Mô hình Thiết bị Tích Điện (Charged Device Model – CDM)

• Mô tả: Mô phỏng linh kiện điện tử tự tích điện (ví dụ: do ma sát với khay nhựa, băng tải) và sau đó tự phóng điện khi một chân linh kiện chạm vào vật dẫn điện nối đất.
• Thiết bị tương đương: Được mô hình hóa bằng một tụ điện cực nhỏ (vài pF), đại diện cho bản thân linh kiện.
• Đặc tính: CDM là mô hình nguy hiểm nhất với thời gian phóng điện ngắn nhất (dưới 1 ns) và tạo ra dòng điện cực đại (peak current) rất cao. Đây là nguyên nhân hàng đầu gây ra lỗi ESD trong các nhà máy sản xuất hiện đại.

3.3. Mô hình Trường (Field-Induced Charged Device Model – FICDM)

• Mô tả: Linh kiện chưa tích điện được đặt gần một vật tích điện mạnh, tạo ra cảm ứng. Khi linh kiện được nối đất (thường qua một chân), điện tích cảm ứng bị giữ lại, và sau đó phóng điện khi chân khác chạm vào vật thể khác.

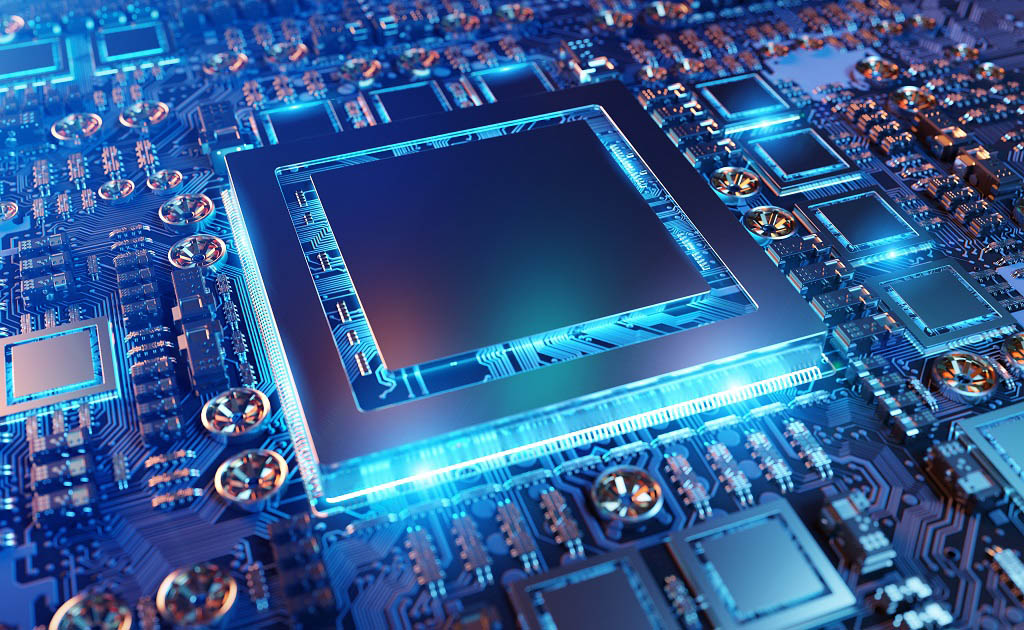

4. 🔥 Tác Động Hủy Diệt Của ESD Lên Linh Kiện Vi Mạch

Tác động của ESD lên linh kiện được phân loại thành hai hình thức chính, cả hai đều liên quan đến sự chuyển giao năng lượng nhiệt và ứng suất điện môi (Dielectric Stress).

4.1. Hư hỏng Nhiệt (Thermal Failure)

Phần lớn các hư hỏng ESD là do hiệu ứng Joule Heating, khi năng lượng điện cực lớn (trong thời gian cực ngắn) biến thành nhiệt tại một điểm có điện trở cao.

• Sự tan chảy (Melting): Nhiệt độ cục bộ có thể vượt qua 1400^oC (điểm nóng chảy của silicon), gây ra sự tan chảy và bốc hơi của các lớp kim loại (như nhôm, đồng) trong mạch dẫn (metallization).
• Phá hủy mối nối (Junction Failure): Sự tăng nhiệt đột ngột tại các mối nối P-N trong transistor gây ra sự dịch chuyển vật lý (diffusion) của tạp chất, làm thay đổi đặc tính bán dẫn hoặc tạo ra các vết rò rỉ (leakage paths).

4.2. Hư hỏng Điện môi (Dielectric Breakdown)

• Phá hủy Gate Oxide: Các transistor hiệu ứng trường (MOSFETs) sử dụng một lớp oxit mỏng (thường là SiO₂) để cách ly cổng điều khiển (Gate) với kênh dẫn. Với công nghệ bán dẫn hiện đại, lớp oxit này chỉ dày vài nano mét. Xung điện áp cao từ ESD tạo ra một ứng suất điện trường cực lớn (E > 10⁷ V/cm), gây ra sự đứt gãy không thể phục hồi của lớp điện môi này, tạo ra một vết chập vĩnh viễn (latch-up or short).

4.3. Hư hỏng Tiềm ẩn (Latent Defects)

Đây là loại hư hỏng nguy hiểm nhất đối với chất lượng lâu dài. Một sự kiện ESD yếu không gây ra lỗi ngay lập tức, nhưng nó tạo ra các vết nứt vi mô hoặc làm suy giảm chất lượng điện môi. Linh kiện vẫn hoạt động bình thường khi kiểm tra, nhưng sẽ bị hỏng sớm hơn nhiều so với tuổi thọ thiết kế khi hoạt động trong môi trường thực tế (Early Life Failure).

5. 🛡️ Khoa Học Kiểm Soát Phóng Tĩnh Điện (ESD Control)

Kiểm soát ESD trong môi trường sản xuất là một hệ thống vật lý và quy trình được thiết kế để ngăn ngừa sự tích điện và phân tán an toàn bất kỳ điện tích nào đã tích tụ.

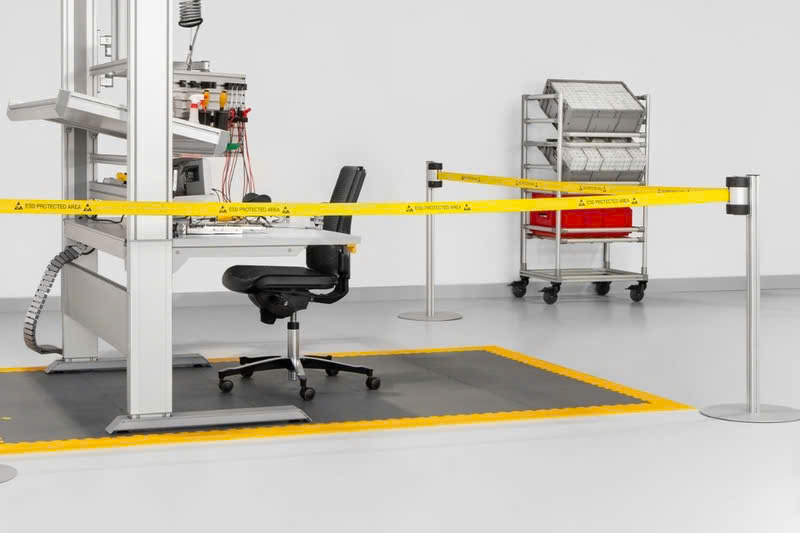

5.1. Thiết Kế Khu Vực Bảo Vệ Tĩnh Điện (EPA – ESD Protected Area)

EPA là không gian làm việc nơi tất cả các bề mặt, nhân viên và thiết bị nhạy cảm đều được giữ ở cùng một điện thế (thường là nối đất). Các yếu tố then chốt bao gồm:

• Nối đất (Grounding): Yếu tố cơ bản nhất. Công nhân sử dụng dây đeo cổ tay (Wrist Straps) và giày/dép ESD, đảm bảo điện trở dẫn xuống đất nằm trong phạm vi an toàn (10⁶  đến 10⁹ Ω).
• Bề mặt làm việc (Work Surface): Bàn làm việc phải là vật liệu phân tán tĩnh điện (Static Dissipative) được nối đất.
• Sàn nhà: Phải là vật liệu dẫn điện hoặc phân tán tĩnh điện.

5.2. Vật liệu Chống Tĩnh Điện – ESD

Vật liệu được phân loại theo điện trở bề mặt (Rs) và điện trở thể tích (Rv):

• Dẫn điện (Conductive): Rs < 10⁵ Ω. Phóng điện rất nhanh, phù hợp cho vỏ bọc thiết bị hoặc khay chứa.
• Phân tán (Dissipative): 10⁵  Ω ≤ Rs ≤ 10 ¹¹ Ω. Phóng điện chậm và an toàn hơn, lý tưởng cho đồng phục ESD, sàn nhà, và thảm.
• Cách điện (Insulative): Rs > 10¹¹Ω. Không được sử dụng trong EPA.

5.3. Đồng phục và Trang phục ESD (ESD Garments)

Đồng phục (như áo phòng sạch, áo polo ESD) phải được làm từ vải phân tán tĩnh điện với sợi carbon dẫn điện được dệt xen kẽ. Vai trò của đồng phục là tạo ra một lồng Faraday mini bao bọc cơ thể người, ngăn điện tích phát sinh từ quần áo bên trong (thường là chất liệu cách điện) ảnh hưởng đến môi trường làm việc.

6. Kiểm soát ESD – Không chỉ là tiếp đất

Một sai lầm phổ biến là cho rằng chỉ cần nối đất là đủ.
Trên thực tế, ESD là một hệ thống tổng thể.

6.1. Con người – nguồn ESD lớn nhất

Cơ thể người là nguồn sinh tĩnh điện mạnh:

• Quần áo
• Giày dép
• Da người

Do đó cần:

• Mũ chống tĩnh điện esd
• Áo chống tĩnh điện (ESD garment)
• Quần chống tĩnh điện ESD
• Mũ chống tĩnh điện esd
• Găng tay chống tĩnh điện esd
• Giày ESD
• Vòng tay ESD
• Thảm ESD
• Rèm chống tĩnh điện esd

6.2. Trang phục ESD – vai trò của vải chống tĩnh điện

Từ góc độ khoa học vật liệu:

• Sợi carbon trong vải tạo đường dẫn electron
• Phân tán điện tích thay vì tích tụ
• Giảm biên độ phóng điện

Đặc biệt, vải dệt kim chống tĩnh điện cho hiệu quả vượt trội vì:

• Co giãn → tiếp xúc đều với cơ thể
• Thoáng → giảm ma sát
• Dẫn điện ổn định trên toàn bề mặt

7. Vì sao vải dệt kim chống tĩnh điện – ESD xu hướng toàn cầu?

Từ năm 2010 trở lại đây, các tập đoàn bán dẫn lớn đã chuyển từ vải dệt thoi sang vải dệt kim ESD.

Lý do khoa học:

1. Giảm tích điện do ma sát
2. Phân bố sợi carbon đều hơn
3. Ổn định điện trở bề mặt
4. Thoải mái → giảm stress → giảm thao tác sai

Kết quả thực nghiệm tại nhiều nhà máy:

• Giảm sự cố ESD tới 40–60%
• Tăng năng suất 10–18%
• Giảm lỗi tiềm ẩn sau xuất xưởng

8. Tiêu chuẩn quốc tế về ESD

Một hệ thống ESD đúng chuẩn phải tuân theo:

• ANSI/ESD S20.20
• IEC 61340
• ISO phòng sạch

Trang phục, đặc biệt là vải ESD, phải đạt:

• Điện trở bề mặt kiểm soát
• Khả năng dẫn điện ổn định
• Không sinh bụi
• Không suy giảm sau nhiều lần giặt

9. Góc nhìn của nhà khoa học: ESD không chỉ là kỹ thuật – mà là chiến lược

ESD không phải chi phí, mà là đầu tư bảo hiểm cho chất lượng “80% lỗi ESD không đến từ thiếu thiết bị – mà đến từ thiếu hiểu biết hệ thống.”

Doanh nghiệp, nhà máy sản xuất, lắp ráp chíp và vi mạch cần kiểm soát ESD tốt sẽ:

• Giảm tổn thất
• Tăng uy tín
• Nâng cao chất lượng sản phẩm
• Duy trì sự ổn định dài hạn

10. 💡 Kết Luận: Tầm Quan Trọng Của Nghiên Cứu Chuyên Sâu Về ESD

Trong kỷ nguyên của các thiết bị IoT, trí tuệ nhân tạo và chip bán dẫn có kích thước đặc trưng chỉ vài nano mét, độ nhạy cảm của linh kiện với ESD ngày càng tăng theo cấp số nhân. Một thiết bị tích điện ở mức 200V đã từng được coi là an toàn, nhưng ngày nay, nhiều linh kiện thế hệ mới có thể bị phá hủy ở mức 50V (Class 0A). Việc nghiên cứu chuyên sâu về mô hình hóa ESD là phát triển vật liệu chống tĩnh điện (đặc biệt là vật liệu dệt kim thoải mái và hiệu quả) và tiêu chuẩn hóa quy trình kiểm soát (ANSI/ESD S20.20) là không thể thiếu. ESD không chỉ là một vấn đề kỹ thuật mà là một thách thức về kinh tế, đòi hỏi sự đầu tư liên tục vào khoa học vật liệu và đào tạo chuyên sâu để duy trì chất lượng và sự cạnh tranh trong ngành công nghệ toàn cầu. ESD là hiện tượng vật lý đơn giản, nhưng hậu quả công nghiệp cực kỳ phức tạp.
Trong kỷ nguyên chip AI, bán dẫn siêu nhỏ và sản xuất chính xác cao, việc hiểu đúng và kiểm soát ESD không còn là lựa chọn – mà là điều bắt buộc.

Tại sao ESD quan trọng?

• Bảo vệ thiết bị:

ESD có thể làm giảm chất lượng, gây lỗi hoặc phá hủy hoàn toàn các linh kiện điện tử tinh vi (chip, bo mạch).

• Đảm bảo chất lượng sản phẩm:

Tuân thủ tiêu chuẩn ESD giúp các nhà sản xuất đảm bảo độ bền và hiệu suất hoạt động của sản phẩm.

• An toàn lao động:

Giúp ngăn ngừa nguy cơ cháy nổ trong môi trường có vật liệu dễ cháy và bảo vệ công nhân khỏi bị giật điện.

Trang phục chống tĩnh điện, đặc biệt là vải dệt kim ESD, đang trở thành nền tảng mới của sản xuất công nghệ cao: an toàn – ổn định – thoải mái – hiệu quả.

Anti-Static Polo Shirt (ESD Polo Shirt) Help Increase Work Productivity by 18%

Anti-Static Polo Shirt (ESD Polo Shirt) Help Increase Work Productivity by 18% The anti-static ESD [...]

25
Th12

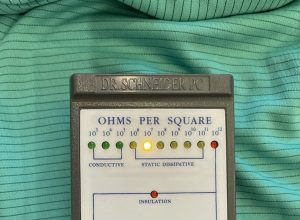

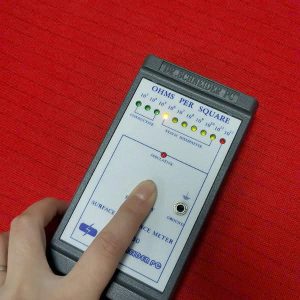

Vải Thun Chống Tĩnh Điện

Vải Thun Chống Tĩnh Điện Dệt Kim – Giải Pháp Vật Liệu ESD Mềm Mại, [...]

24
Th12

Chun Dệt Chữ Logo Thương Hiệu

CHUN DỆT CHỮ – CHUN DỆT LOGO THƯƠNG HIỆU –  ĐẲNG CẤP CHO LÓT & [...]

16
Th12

ESD là gì

⚡ ESD LÀ GÌ? Tổng Quan Khoa Học Về Hiện Tượng Phóng Tĩnh Điện (ESD) [...]

13
Th12

Vải Chống Tĩnh Điện Dệt Kim – Anti-static Knitted – Tăng 15% Năng Suất Lao Động

3 Bình luận

12
Th12

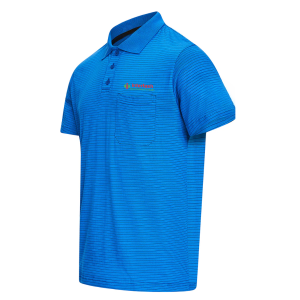

Áo Thun Chống Tĩnh Điện + Tăng Hơn 15% Năng Suất Lao Động
